产品中心
产品名称

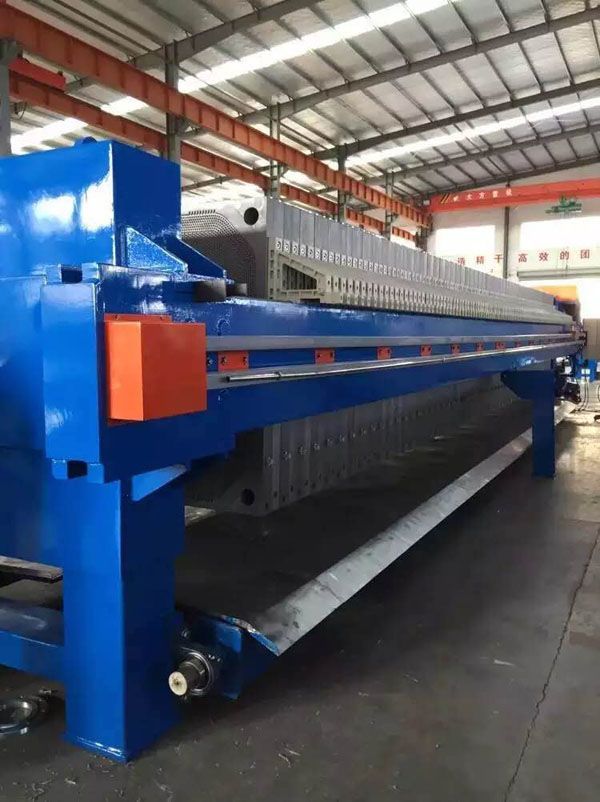

板框压滤机
产品描述
板框压滤机是工业生产中的实现固体,液体分离,板框压滤机是悬浮液固、液两相分应用于化工、陶瓷、石油、医药、食品、冶炼等行业。也适用于工过滤业污水处理;液压式为机、电、液一体式。采用液设备压压紧,手动机械锁紧保压。操作维护方便,运行安全可靠。板框压滤机的工作原理:用于固体和液体的分离。压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是:混合液流经过滤介质(滤布),固体停留在滤布上,并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布,成为不含固体的清液。
2.液压压紧板框式压滤机由主机(机架和滤室)、液压部件和电气等部分组成。
2.1 主机部分
主机由两根横梁,其两端分别固定在止推板1和液压缸座11的两侧面,构成机架。在左右横梁8上垂直搁置、依次排列着由滤框3、滤板4、滤布5组成的若干滤室;并可沿横梁作水平方向移动。压紧板7与活塞杆9铰接。由液压缸活塞驱使前后移动,压紧滤框、滤板,达到液压工作压力后,旋转锁紧螺母10锁紧保压。再关闭电机,即可进料过滤。
2.2 液压部件
液压部件由液压辅件(油箱和滤油器)、液压泵、阀、液压缸和管路等组成。
液压用油需经20μm孔径过滤,加油至液面线上限,电动机驱动油泵,压力油经电磁阀进入液压缸;推动活塞完成滤室的压紧和放松工序。液压工作压力值见各型号规格的插页。
2.3 电气元件
电气元件安装在油箱右侧,操纵元件安装在油缸座右侧。
